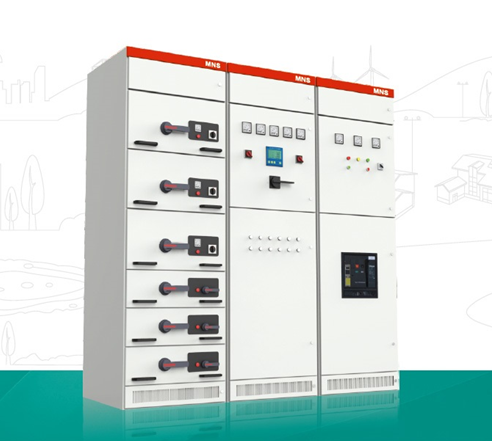

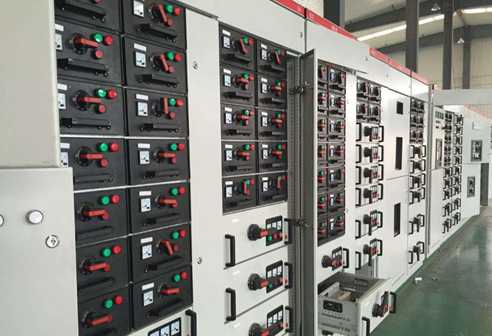

MNS型低壓抽出式開關柜是我公司參考了瑞士ABB公司的MNS系列低壓開關柜并加以綜合改進開發后推出的，MNS型低壓抽出式開關柜是一種用模塊化組件組裝而成的組合式低壓開關柜，通用于50 - 60Hz、額定工作電壓380V及660V系統和異步電動機的控制設備，可用于發電廠、 變電所、 工礦企業、 大樓賓館、機場、碼頭以及廣播電視等通信中心，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。
MNS型低壓抽出式開關柜符合IE60439、VDE660第5部分和GB7251《低壓成套開關設備和控制設備》國家標準。
產品特點
1、產品設計緊湊，以較小的空間能容納較多的功能單元。
2、結構通用性強，組裝靈活。
3、采用標準模塊設計，可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝。
4、大量采用高強度阻燃型工程 塑料組件，有效加強防護性能。
5、三化程度高，可大大壓縮儲存和運輸預制 件的場地。
6、裝配方便，不需要特殊復雜工具。
產品型號及技術參數

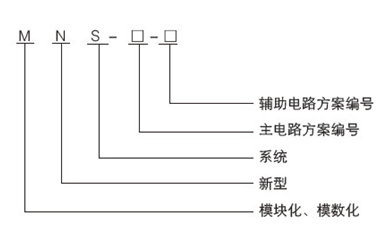

（1）型號含義

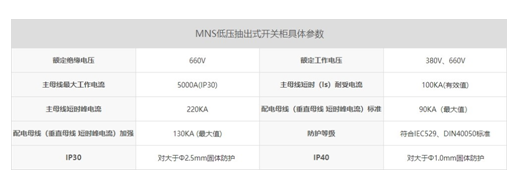

（2）技術參數
正常使用條件
1、周圍空氣溫度不高于+40℃， 不低于-5℃， 并且24h內其平均溫度不高于+35℃。
2、周圍空氣相對濕度在最高溫度為+40℃時不超過50％，在較低溫度時有較高的相對濕度，如+20℃時為90％，但考慮到由于溫度的變化有可能會偶然產生適度的凝露。
3、戶內使用，使用地點的海拔高度不得超過2000m。
4、應安裝在無劇烈震動和沖擊，以及不使用電器元件受到腐蝕的場所。
結構特點
本裝置的基本柜架為組合裝配式結構，柜架的全部結構件都經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺釘緊固互相連接成基本柜架,再按方案變化需要,加上相應的門、封板、隔板、安裝支架以及母線、功能單元等零部件,組裝成一臺完整的裝置,裝置內零部件尺寸、隔室尺寸實行模數化(模數單位E=25mm)。
A．動力配電中心（以下簡稱PC）
（1） PC柜內分成四隔室： 水平母線隔室：在柜的后部；
功能單元隔室：在柜前上部或柜前左邊；
電纜隔室；在柜前下部或柜前右邊；
控制回路隔室：在柜前上部
（2） 柜內安裝的框架式斷路器，均能在關門的狀態下，實現柜外手動操作；若要視察斷路器的分合閘狀態，可根據操作機構與門的位置關系，判斷出斷路器在試驗位置還是在工作位置。
（3） 主電路與輔助電路之間設計成分結構。儀表、信號燈和按鈕等組成的輔助電路單元，均安裝于塑料板上，板后有一用阻燃型聚胺脂發滄塑料做成的罩殼與主電路分離。
B．抽出式電動機控制中心和小電流的動力配電中心（以下簡稱為抽出式MCC）
（1） 抽出式MCC柜內分成三個隔室：
柜后部的水平母線隔室；
柜前部左邊的功能單元隔室；
柜前部右邊的電纜隔室。
（2） 抽出式MCC有單機操作和雙面操作二種結構。
（3） 抽出式MCC有五種標準尺寸的抽屜，它們分別是8E/4、8E/2、8E、16E和24E，其中8E/4和8E/2二種抽屜結構件是用模制的阻燃型塑料和鋁合金型材組成，4個8E/4抽屜或2個8E/2抽屜組成一個8E高度的間隔；功能單元隔室的總高度為72E。
（4） 五種標準尺寸的抽屜，一般有16個二次隔離觸頭引出。如果需要，除8E/4抽屜外，其它四種抽屜可增加到32個。每個靜觸頭的接線端頭同時可接三根導線（二根用TT1-2.5/2.8×0.8型插針式端頭接線,另一根用LT2.5-2型扦針式端頭接線）。
（5） 通過機械聯鎖裝置的操作程序。只有當主回路和輔助回路全部斷開的狀態下，才能移動抽屜，機械聯鎖裝置使抽屜具有移動位置、試驗位置、分斷位置、連接位置和分離位置，并用相應的符號標志出來。機械聯鎖裝置上的操作手柄和主斷路器的操作手柄，能同時被三把掛鎖鎖住。
C．可移式電動機控制中心和小電流動力配電中心（以下簡稱為可移式MCC）
（1） 可移式MCC的柜體結構特征同B（1）和B（2）條
（2） 功能單元設計成可移式結構，功能單元與垂直母線的連接，采用一次隔離觸頭，即使與其連接的電路是帶電的，也可以從設備中完整地取出和放回該功能單元。另一端為固定式結構。
（3） 可移式MCC的功能單元分為3E、6E、8E、18E、24E、32E和 40E。功能單元隔室總高度也是72E。
D．母線系統
（1） 水平母線（L1、L2、L3）
水平母線安裝于柜后獨立的母線隔室中，它有二個可選擇的安裝位置， 即柜高的三分之一或三分之二處，母線可按需要裝于上部或下部，也 可以上下二組同時安裝，二組母線可以單獨使用，也可以并聯使用。
（2）垂直母線
垂直母線50×30×5的角尺型銅母線，它被嵌裝于用阻燃型塑料制造的功能壁中，帶電部分的防護達IP20級。
（3）中性母線(N線)和中性保護母線(PE線或PEN線)
中性母線和中性保護母線平行地安裝在功能單元隔室的下部和垂直安裝在電纜室中。N線與PE線之間如用絕緣子相隔，則N線與PE線分別使用；二者之間如用導體短接；即成PEN線。
E．保護接地系統。
裝置的保護電路由單獨裝設的，并貫穿于整個排列長度的PE線（或PEN線）和可導電的結構件二部分組成。裝置中金屬結構件，除外表的門和封板外，其余都經過鍍鋅處理，在結構件的連接處。都經過精心設計，使其能通過一定的短路電流。
F．輔助電路電纜槽。
在功能單元隔室的頂部裝有輔助電路電纜槽，槽內可安放柜間連接線公用電流線。
G．輔助電路的隔離措施
在抽出式MCC方案的每一回路中，按系統需要可裝設一只隔離變壓器，變壓器容量按交流接觸器規格確定。
運輸、安裝、運行前的檢查
（1）運輸
產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時有關部門查找原因。對于不立即安裝的產品，應根據正常使用條件的規定，置于適當?shù)膱鏊?。柜體吊運時按作業標記要求，小心輕放，防摔等。
（2）安裝
產品在安裝時應按安裝示意圖進行，基礎槽鋼和螺栓由用戶自備，主母線安裝時應將搭接接面修理平整，處理干凈，涂上中性凡士林或采取其它措施，然后用螺栓緊固。
（3）產品在安裝完畢后，投入運行前需進行以下項目檢查：
1.檢查柜面漆有無脫落，柜內是否干燥、清潔。
2.電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。
3.主要電器的通斷是否可靠、準確;輔助接點的通斷是否可靠準確。
4.儀表指示與互感的變化及極性是否準確。
5.母線連接是否良好，絕緣支撐件、安裝件及附件是否安裝牢固可靠。
6.輔助接點是否符合要求，熔斷器的熔芯規格是否正確，斷器和整定值是否符合設計要求，動作是否準確。
7.電路的接點是否符合電器原理圖要求。
8.保護電路系統是否符合要求
產品的成套性
制造廠供貨時應供下列文件及附件
A.裝箱清單
B.產品合格證
C.使用說明書
D.出廠試驗報告
E.有關電氣圖紙
F.柜門鑰匙，操作手柄及合同單規定的備品備件。
訂貨說明
（1）產品的全型號(包括主電路方案和輔助電路方案);
（2）主電路系統組合順序圖、平面布置圖:
（3）輔助電路電氣原理圖;
（4）柜內元器件清單及柜體顏色;
（5）用戶如有特殊要求應與制造廠協商解決;
（6）若需母線橋，請具體說明。
（7）最好填寫訂貨規范書，或者以技術協議的方式。
